Kaplin
Kaplin Nedir ?
Kaplin bir güç kaynağında üretilen dönme hareketini ve dolayısıyla momenti bir başka sisteme (makine, pompa, redüktör, konveyör vb) aktarma elemanıdır. Bu görevi yapan bir kaplin aynı zamanda:
- Güç kaybına veya balanssızlık sebebiyle arızaya sebep olmamalı
- Sistemde oluşabilecek vibrasyonları, vuruntuları. Gerisindeki motora geçirmemeli
- Sistem sıkışma veya kırılma sebebiyle arızalandığında motoru korumak üzere kırılarak sigorta görevi yapmalı.
- Sistem normal çalıştığı sürece uzun yıllar bozulmadan kırılmadan ve minimum bakım gerektirecek şekilde ölçülendirilmiş, dizayn edilmiş ve uygun malzemelerden imal edilmiş olmalıdır.
Teknik Özellikler
- Eksenel ve açısal kaçıklıkları tam olarak yok edilemeyen bütün tesislerde, her türlü güç naklinde emniyetle kullanılır.
- Burulma titreşimlerini önler, darbe tesirini azaltır.
- Kaplin gövdesi pik dökümden olup iç lastik darbeye dayanıklı, darbe şokunu azaltan özel kauçuktan imal edilmiştir.
- Emniyetli konstrüksiyon, kolay sökülür ve takılır. Ayar ve bakıma gerek yoktur. Kir, kum ve rutubetten etkilenmez.
- Yatay veya düşey pozisyonda ve her iki dönüş yönünde çalıştırılabilir.
- İç lastik çeneleri konkav olduğundan aşınma önlenmiştir. Ömrü çok uzundur.
A Tipi Kaplin
Elastik parçaların dar olması sebebiyle küçük kaplin çapıyla büyük çaplı mile montaj imkanı sağlar.Üç parçadan imal edilmesi sebebiyle kaplini monte edildiği milden sökmeden elastik parçaları değiştirme olanağı sağlar.Ancak elastik parçalar kapalı ortamda olduğundan bozulmaları gözlenemez dolayısıyla elastik parçalar periyodik olarak değiştirilmek zorundadır.Aksi taktirde elastik parçalar bozulduğunda metal metale çalışır ve ayaklar kırılır.
B Tipi Kaplin
A tipinin iki parçadan mamül şeklidir.Fiyat olarak uygundur,milin bağlandığı göbek büyük çaplıdır ve miller arası mesafenin çok dar olduğu yerde kullanılmaya çok uygundur, fakat elastik parçaları değiştirmek için bir tarafı komple sökmek gerekir.
H Tipi Kaplin
B Tipinin değişik boydaki ara parçalı şeklidir.Miller arası uzun mesafelerin olduğu yerlerde isteğe göre değişik boyda ara parçalarla kullanılır.Kaplin bozulmadan önce periyodik olarak elastik parçalar değiştirilmelidir.

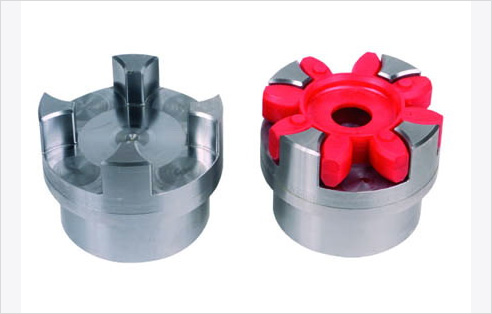

Yıldız Tip Elastik Kaplin
En güçlü kaplin tiplerinden biridir. Elastik parça dışardan gözlenebildiği için bozulma durumunda hemen müdahale edilebilir. Aşırı vibrasyonların olduğu sistemlerde büyük kesitli elastik parçaları sebebiyle güvenle kullanılır.Bozulmasını önlemek için gözle kontrol yeterlidir.Kaplin ayakları tamamen işlendiği için boşluksuz ve çok düzgün çalışır.
Tırnaklı Tip Elastik Kaplin
Mükemmel bir sistem sigortasıdır.Aşırı yüklemede lastikler yırtılsa bile kapline hiçbir zarar vermez sistem durduğunda lastikler değiştirilerek çalışmaya devam edilir.Yüksek torkları aktarmada uygun değildir.
Pernolu Tip Elastik Kaplin
Çok güçlü bir kaplin tipidir.Elastik parçaların aşınması dışardan gözlenebilir ve kaplin sökülmeden bozuk elastik parçalar yerlerinden çıkartılarak değiştirilebilir.Büyük çaplı ve birbirine çok yakın mil üzerinde küçük çaplı kaplin kullanımına olanak sağlar.
Dişli Tip Kaplin
Hidrolik pompaların değişmez favori kaplinidir.Sık dişleri sayesinde büyük montaj kolaylığı sağlar.Vibrasyona uygun değildir çünkü plastik kovan sert yapıdadır ve vibrasyonu motora iletir.Elastik parça kırıldığında kaplin bozulmaz sistem durur, elastik kovan değiştirilerek çalışmaya devam edilir.
ME Tipi Elastik Kaplin
Jeneratörler için özel tasarlanmış flanşlı tip kaplinlerdir.Çok büyük çaplı milin alnına civatalarla bağlanan flanş dar çalışma ortamında mükemmel tork aktaracak güçtedir.Elastik parça halka şeklinde ve kapalı ortamdadır,periyodik olarak değiştirilmezse kırılmalara sebep olur.
E Tipi Elastik Kaplin
ME Tipi kaplinin flanşsız şeklidir. Yapı ve kullanım olarak B Tipi Elastik Kaplinle çok benzeşir en büyük farkı elastik ara parçadadır. Yekpare ara parça ve güçlü gövdesi sayesinde büyük burulma mukavemetlerini aktarır.
I Tipi Elastik Kaplin
Çok yüksek burulma momentine ihtiyaç duyulan jeneratörlerde Me Tipinin yetersiz kalması durumunda soğutma delikleri ve büyük kesitli elastik ara parçaları sayesinde mükemmel çözüm sağlayan bir kaplin çeşididir.
